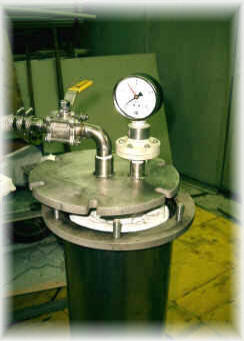

Naplavni filtri so namensko izdelani za kontinuirano filtriranje medija s  BREZLEŽAJNIMI centrifugalnmi SERIJE  RXL,  ali v drugih  izvedbah  z magnetnimi črpalkami MAGNETA.
Medij pride v stik izključno s plastičnimi materiali, kateri imajo izrazito dobre kemijsko odporne lastnosti.
Filtrirna košara je izdelana tako, da se filtrirno platno pere in ni potrebno menjati filtrirnih vložkov.Pri določenih tehnoloških rešitvah pa je možno filter čistiti kar z obratno smerjo pretoka medija.

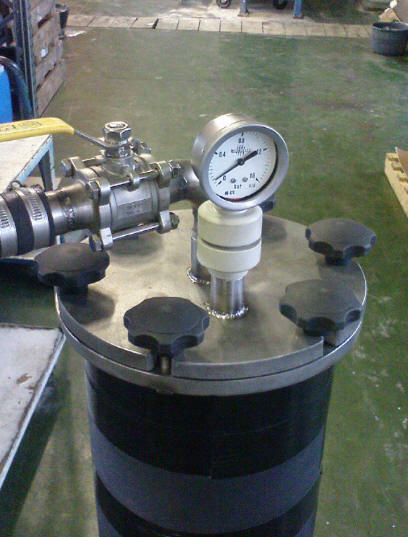

Pri kontinuirnem fitriranju je na pokrovu filtra vgrajen manometer za kontrolo nasičenja filtra.
Izvedba filtra je izdelana mobilno in primerna večjim mehanskim obremenitvam.
Menjava filtrirnega modula je zelo poenostavljena, saj se modul izvleče iz okvirja v celoti in se šele nato po potrebi razstavi.


TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA :VREČASTI

FILTRIRNA NAPRAVA

FN -V 900 INOX



OSNOVNA KONSTRUKCIJA:INOX kislinskoodporeni
tudi v kvaliteti  W.Nr. 1.4571/1.4404
DIMENZIJA naprave :Š 400 X D 600 X V 1300 *
VIŠINA FILTRACCA 900 mm fi 200mm
MANIPULACIJAna koleščkih h=40mm

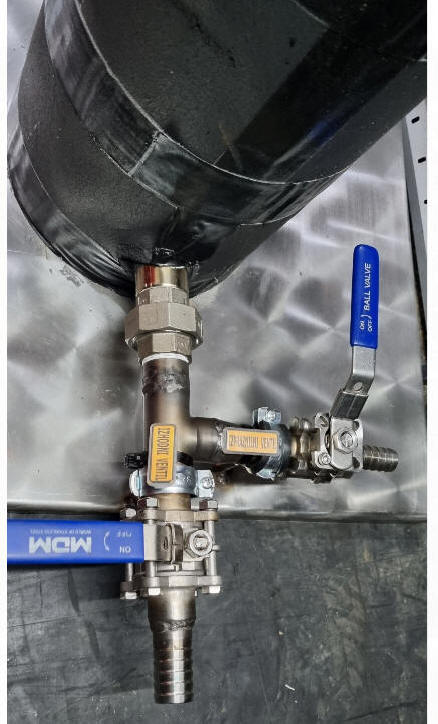

VENTILI :kroglični  inox / teflon

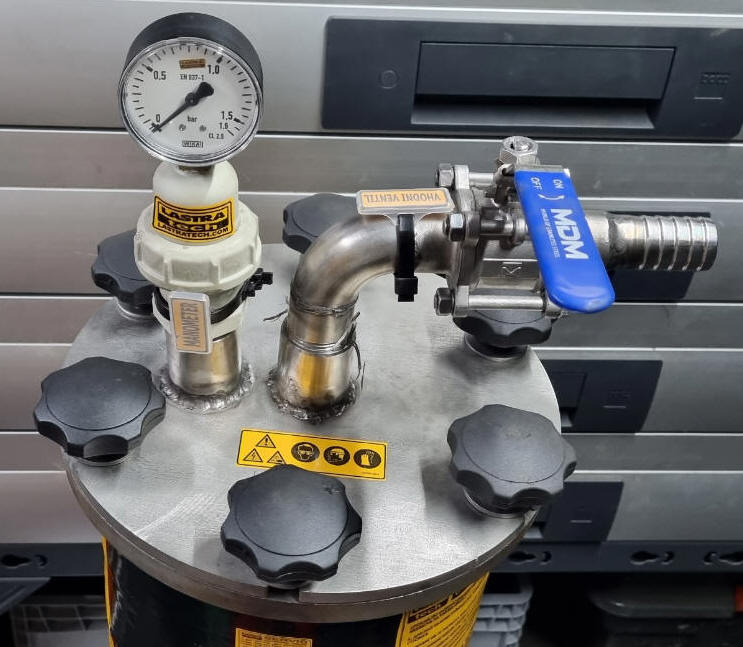

INDIKACIJA ZASIČENOSTI Manometer z ločilno opno PP/PTFE
PRIKLOPI :SESALNI
 DA 40/DA 25  ***
TLAČNI
DA25 ***

Obratovalni tlak:0.4 bar

FILTER ČRPALKA: SERIJA MAGNETASERIJA CBR
TENSNJEmagnetna sklopka
tesnenja ni **
oksidna keramika SIC/fpm/inox
POGON:

SIEMENS

EL. PRIKLOP230V  50Hz standard
ali
 3X400V 50 Hz
Pretok črpalke***:

20l/min-100l/min

Vklop/izklopprigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME)

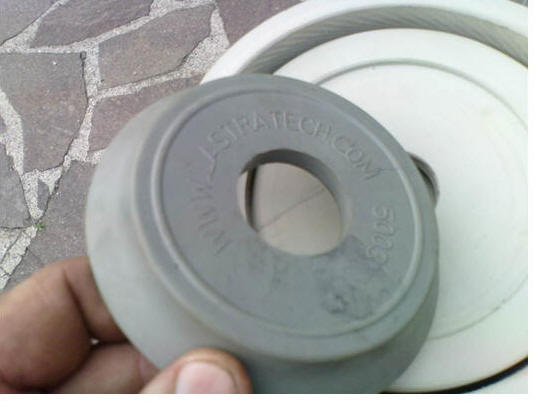

FILTRI OBLIKA:vreča z inox obročem in všitim ročem

PREPUSTNOST****
FILTE R
VREČE

po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 50 micronov ali več *****
MATERIAL TKANA POLIPROPILENSKA PREJA
, monofilament
OPIS MATERIALA:
spec teža: 200-800 g/m2 ,temperaturno odporno do cca 80C,
se odlično pere, odlična kemijska odpornost

DIFINIRANJE  PREPUSTNOSTI FILTER  VREČE:
1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto
2. ODVISNOST :kinematična viskoznost fluida
3. ODVISNOST :tlak in pretok črpalke ter temperatura medija




*       dimenzije Vam lahko prilagodimo
**     kliknite na ikonco MAGNETA princip delovanja
        in izvedba tesnenja je podtrobno predstavljena
***   odvisno od a črpalke
**** odvisno od a izbranega PP platna
*****   za bolj fino filtriranje od 20 - 50 micronov predlagamo filter sveče ali plošče z filterpapirjem



Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .



Magneta

 CBR serija

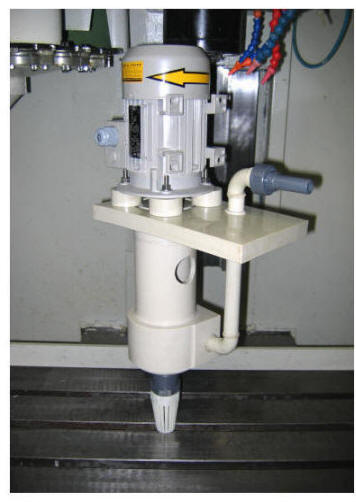

RXL serija

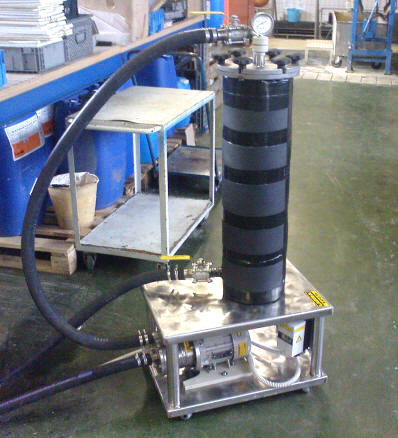

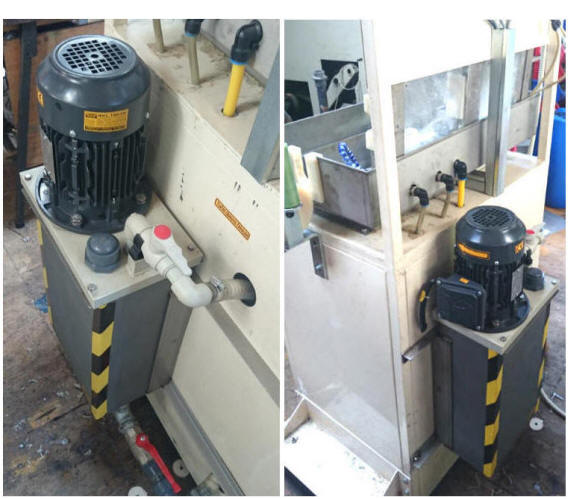

     FN-V 900 INOX-CBB 80 PP























 FILTER VREČA PP46  FI 200

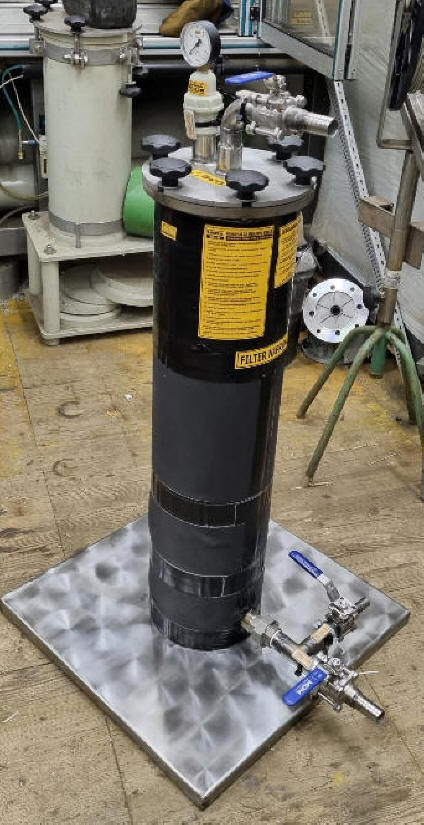

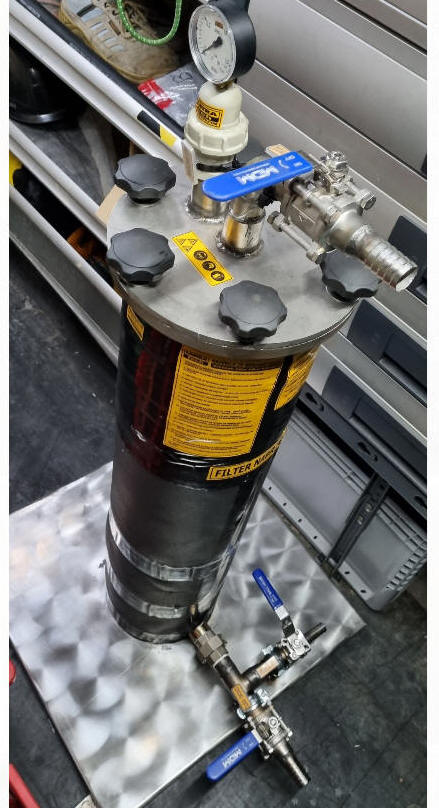

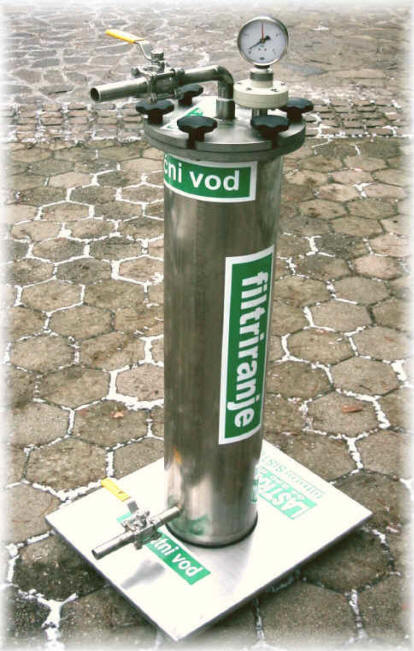

VVF 900 INOX



TEHNIČNE INFORMACIJE :
VREČASTI FILTER



VF 900 INOX



OSNOVNA KONSTRUKCIJA:INOX kislinskoodporeni  W.Nr. 1.4571ali 1.4404
VIŠINA FILTRACCA 900 mm fi 200mm
MANIPULACIJAna koleščkih h=40mm
VENTILI :kroglični  inox / teflon
INDIKACIJA ZASIČENOSTI Manometer z ločilno opno PP/PTFE
PRIKLOPI :SESALNI
 DA 25
TLAČNI
DA25

Obratovalni tlak:0.4bar
FILTRI OBLIKA:vreča z inox obročem in všitim ročem

PREPUSTNOST****
FILTE R
VREČE

po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 50 micronov ali več *****
MATERIAL TKANA POLIPROPILENSKA PREJA
monofilament






Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .





FN -V 900 INOX+RXL80 PP  ver2021


¸

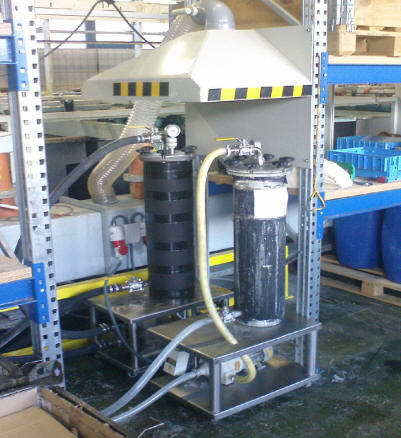

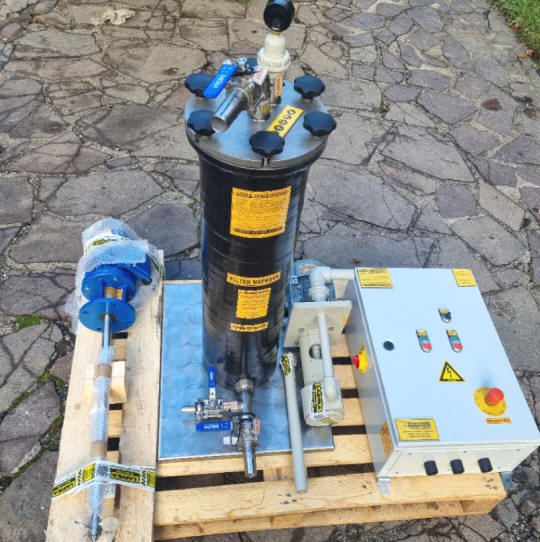

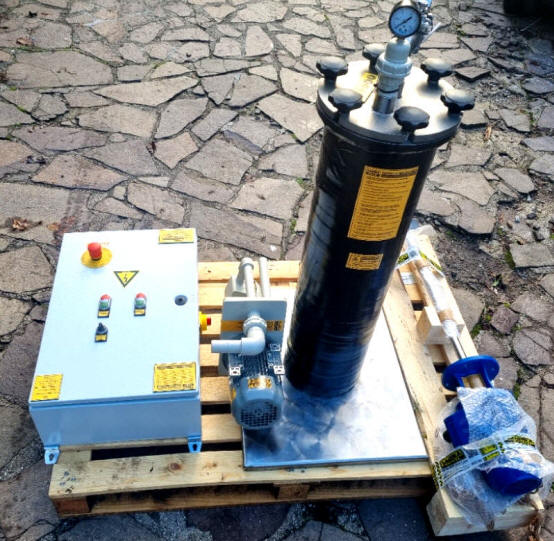

Filter naprava KOMPLET SET  FN900 INOX IZOLIRAN FILTER
 Z črpalko RXL100PP + MEŠALO FM600 INOX + KRMILNA OMARA Z FREKVENČNIM REGULATORJEM KO300 FQ 3P + VREČASTI FILTER FV-900 PP






ČRPALKE RXL



TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA TIP:  FN -V

FILTRIRNA NAPRAVA

FN -v 900 INOX







OSNOVNA KONSTRUKCIJA:

INOX 316 - WR.NR1.4404

DIMENZIJA naprave :

Š 600 X D 600 X V 1300 *

VIŠINA FILTRA

CCA 900 mm

MANIPULACIJA

NI za mobilno izvedbo

VENTILI :

kroglični  INOX/ teflon

INDIKACIJA ZASIČENOSTI

Manometer z ločilno opno EPDM

PRIKLOPI :

SESALNI
 DA 25  ***

TLAČNI
DA25 ***

Max FILTRIRNI TLAK

3bar

Obratovalni tlak:

0.5-2 bar

 T MAX

85 0 C

FILTER ČRPALKA:

SERIJA MAGNETA

SERIJA RXL

TENSNJE

magnetna sklopka
tesnenja ni **

NIMA

POGON:

ASINHRONSKI

EL. PRIKLOP

230V  50Hz standard
ali
 3x400V 50 Hz

Pretok črpalke***:

20l/min-100l/min

Vklop/izklop

Investitor iz elektroomare



FILTRI OBLIKA:

VREČE PP 30mikronske
monofilament

PREPUSTNOST****



po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 30 micronov ali več *****

MATERIAL


monofilament



DIFINIRANJE  PREPUSTNOSTI FILTERA

1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto

2. ODVISNOST :kinematična viskoznost fluida

3. ODVISNOST :tlak in pretok črpalke ter temperatura medija










                         DRUGE IZVEDBE





zink fosfat




SPECIJALNI FILTRI po naročilu kupca material:  PP








izdelujemo tudi filter plošče PP za filter preše
in šivamo platna z 30-50 mic monofilamentov




FILTER PLATNA IN FILTER VREČE
