Filtrirne naprave


 FILTRIkontinuirniFILTRI

   PP & INOX   SERIJA
SVEČASTI IN VREČASTI FILTRI & črpalke


                      Naprava je izdelana za kontinuirano filtriranje tekočin (kisline lugi, elektroliti, ...).
             Zaradi mobilnosti jo uporabljamo za prečrpavanje in hkrati filtriranje,
saj črpalko zalijemo kar preko naplavne posode.
          Medij pride v stik izključno samo s plastičnimi ali inox materijali kateri imajo dobre kemijsko - odporne lastnosti.FILTER STISKALNICE         IZDELAVA FILTER PLATEN IN VREČ      Filtri INOX

  MIKROFILTRI ZA PRALNE SISTEME                    Filtri PP POLIPROPILEN



Nazaj na IZDELKIPOVPRAŠEVANJE & CENIK





FILTRIRNE NAPRAVE Z INOX ALI POLIPROPILEN ohišji so namensko izdelani za kontinuirano filtriranje medija s centrifugalnimi črpalkami serije RXL, v specijalnih izvedbah pa z magnetnimi črpalkami serije MAGNETA.
Medij pride v stik izključno s plastičnimi materiali če je serija inox pa inox materiali , kateri imajo izrazito dobre kemijsko odporne lastnosti.
Filtrirna košara je izdelana tako da se po snetju pokrova preko treh ročnih vijakov odvije pokrov in vstavi filter svečaste vložke ali filter vrečo.
Pri kontinuirnem fitriranju je na pokrovu filtra vgrajen manometer za kontrolo nasičenja filtra.Na vrhu je prigrajen odzračevalni ventil v mnogih primerih pa je kot standardna oprema vgrajen tudi izpraznilni ventil za omogočanje čistega sistema menjave sveč ali vreč iz filter ohišja.
 Izvedba filtra je izdelana mobilno in primerna večjim mehanskim obremenitvam.
 Menjava filtrirnih sveč ali vreče je varna hitra in enostavna.

                                                                 KLIKNI NA  SPODNJI  SLIKI  ZA VEČ MODELOV


Filtri INOX



Filtri PP POLIPROPILEN




IZDELAVA FILTER PLATEN IN VREČ



 FILTRIRNA NAPRAVA : FN -V 900 INOX-CBB 80 PP






 FILTRIRNA NAPRAVA :  FN -S 500 3 PP RXL100 PP








pojasnila za različne tehnologije filtriranja

SVEČE

sveče so standardnih dimenzij in se kupijo na trgu, ponavadi so izdelane iz polipropilenske vrvice ki je navita na svitek in funkcijo filtra izvajajo na naččin da se iz zunanje strani tlačni pretok vodi preko tega svitka v notranjost sveče .Teh sveč je ponavadi več.materiali so različni ravno tako mikronska pretočnost filtrov.Filter sveče ponavadi po uporabi zasičenosti zavržemo in niso povratni.

VREČE

vreče so enostavni sistem filtriranja izveden na način da tekocino vodimo v vrečo ki zadržuje večje delce kot je mikronska pretočnost. Po zasičenju odpremo ventil da izpraznimo tekocino. vrečo dvignemo iz ohišja , odstranimo filtrat, operemo na način da kar obrnemo vrečo kot nogavico.Vreča je povratna za ponovno uporabo.

TRAK

Trak je izdelan tako da prodira fluid skozi navit trak na bobnu da je površina velika.Ponavadi sta 2 trakova vstavljena eden nad drugega. Trak oblivamo iz zunanje strani na katerega se tudi usedajo nečistoče. Po uporabi stak speremo in ponovno uporabimo


   ohišje je stabilno izdelano in je tlačna črpalka vgrajena   pod filtrom*

  stikalo 1-0 je integrirano s tokovno zaščito da izključi sistem ob izpadu ene od faz

  tlačno sesalni ventili so na filtru in predstavljajo osnovne armature filtrirnega sistema

  na vrhu filtra tlačni manometer prikazuje stanje zasičenosti filtra in opozarja kdaj ga je potrebno očistiti

   izpraznilni ventil omogoča  da ob menjavi filtra izpraznimo ohišje in je menjava enostavnejša

  ergonomska oblika in koncept ohišja ne potrebuje nobenega orodja ob menjavi vložkov



* RXL serija črpalke se vgrajuje v kadi katere filtriramo.  Ta črpalke omogoča obratovanje na suho in lahko tudi s povečano
                    abrazijo medijav tem primeru je lahko na željo uporabnika filter enota nižja




OZNAČEVANJE: filter enot
                     FN -filtrirna naprava   V (xxx)     VREČASTI FILTER - (dolžina ohišja vreče ) ---------- črpalka
                                                     S (xxx-x)   SVEČASTI FILTER - ( dolžina sveč-št.sveč)------ -- črpalka
                                                             T (xxx)      TRAČNI FILTER    - (dolžina ohišja traku ) ---------- črpalka

volumen kadi za filtriranje       -1500 L 1500-3000 L 3100-6000 L 6200-9000 L

FN S 250 1 PP XXX *
FN S 250 3 PP XXX * *
FN S 250 5 PP XXX * *

FN S 500 1 PP XXX * *
FN S 500 3 PP XXX * *
FN S 500 5 PP XXX   * *

FN S 900 3 PP XXX   * *
FN S 900 5 PP XXX     * *

FN V 900 INOX xxx * * * *











Tlačna črpalka z magnetno sklopko je izdelana tako,
da med pogonsko osjo in rotorjem ni tesnil. Rotor črpalke poganja magnetno polje kateri se vrti z gredjo elektromotorja. Črpalka nima tesnila zato pri visokih tlakih ni nevarnosti "solzenja" medija .

Varovanje črpalke pred poškodbami varuje predfilter,
ki je transparenten tako, da se lahko kontrolira njegova zasičenost in se preprosto očisti z odvijanjem in izpihovanjem.

Filtrirni modul je izdelan tako, da se filtrirno platno
pere in ni potrebno menjati filtrirnih vložkov.
Menjava filtrirnega modula je zelo poenostavljena, saj se modul izvleče iz okvirja v celoti in se šele nato razstavi.

Naplavna posoda je izdelana v tako da se lahko med obratovanjem naprave pripravi naplavna raztopina ali
pripravi dodatek ter se direktno vključi v sistem.

Manometer je pritrjen na pokrovu filtra za kontrolo
nasičenosti filtra ter tlaka v sistemu.

Cevne armature so izdelane v celoti iz plastike +GF+, razdeljene na sesalne in tlačne vode. Vsi ventili so na čelni strani.
Filter je izdelan tako, da se lahko razstavi in po potrebi očisti.
Za hitro čiščenje filtrata pa je na dnu filtra izpust z ventilom.

Odzračevalni ventil za izločanje zraka in pene iz sistema.
Izdelan je tako, da se pena z zrakom vodi po cevi v naplavno posodo.


















Filtri INOX



Filtri PP POLIPROPILEN
Nazaj na IZDELKI

Krmilni sitemi  za nadzor hitrosti  &  programskih sekvenc SCADA





 KO –FQ 3000 twin CE

KRMILNA OMARA z 1 frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti 2 naprav:
Glavno stikalo
Stikala START/STOP 2x
Izklop v sili
Potenciometer  0-100%   1x
( enaka hitrost ob vklopu obeh hkrati)

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 600 x 500 x 300
PLC alpha Mitsubishi za sekvence krmiljena
avtomatsko / ročno




  KO –FQ 1500 CE

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti :
Glavno stikalo,
ka START/STOP,Izklop v sili
potenciometer  0-100%

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 400 x 300 x 250





 KO –FQ 1500 CE SCADA

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti ter s krmilnikom na dotik PLC HMI Scada. Panelni  sistem in programska oprema za popolno avtomatiziran avtonomni pogon prilagojena projektu/kupcu lahko daljinsko nadzorovan in napreden v vseh pogledih.
Glavno stikalo,Izklop v sili ,
Barvni zaslon na dotik z logično programsko shemo in zanesljivo senzoriko, Mitsubishi, Yaskawa,frekvenčni regulatorji.

CanOPEN, RS485, Ethernet,RS 232, MODbus...

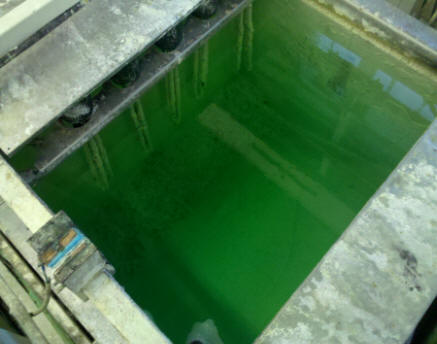

Filtriranje kisle kopeli s črpako RXL100pp+VF900PP
Filtriranje kisle kopeli s črpako RXL100pp+VF900PP

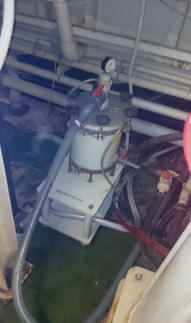

filtriranje laka ( GALVANIKA) FS 250-7 PP + FREKVENČNA REKULACIJA POGONA

črpalka RXL80 PP  FREKVENČNA REGULACIJA POGONA montirana ob kad
lahko obratuje na suho tako zlepki laka ne uničijo črpalke
