POLIPROPILEN  SERIJA SVEČASTI IN




       FILTRIcontinuirniFILTRI

  POLIPROPILEN  SERIJA nizkotlačna
SVEČASTI , VREČASTI in TRAČNI  FILTRI & črpalke

POVPRAŠEVANJE & CENIKFILTRIRNE NAPRAVENazaj na IZDELKI            Filtri INOX       FILTER PLATNA in FILTER VREČE      MIKROFILTRI ZA PRALNE SISTEME


Filtrirne  naprave so namensko izdelane za kontinuirano filtriranje tekočih kemikalij  s  BREZLEŽAJNIMI centrifugalnmi SERIJE  RXL,  ali v drugih  izvedbah  z magnetnimi črpalkami MAGNETA.
Medij pride v stik izključno s plastičnimi materiali, kateri imajo izrazito dobre kemijsko odporne lastnosti.
Filtrirna košara je izdelana tako, da se filtrirno platno oz vreče ali trak  pere in ni potrebno menjati filtrirnih vložkov.Pri bolj finih filtrih kot so sveče se le te menjajo.Pri določenih tehnoloških rešitvah,
pa je možno filter čistiti kar z obratno smerjo pretoka medija. Pri kontinuirnem fitriranju je na pokrovu filtra vgrajen manometer za kontrolo nasičenja filtra.
Izvedba filtra je izdelana mobilno in primerna večjim mehanskim obremenitvam. Nudimo tudi napredne sisteme z nadzorom tlaka temperature , zasičenosti in tehnološče kontorle z PLC+HMI izvedbami.
Menjava filtrirnega modula je zelo poenostavljena, saj se modul izvleče iz okvirja v celoti in se šele nato po potrebi razstavi. Nudimo več tehnoloških rešitev filtriranja kemikalij.


Pojasnila za različne tehnologije filtriranja

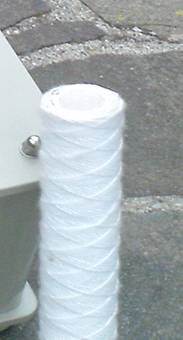

SVEČE sveče so standardnih dimenzij in se kupijo na trgu, ponavadi so izdelane iz polipropilenske vrvice ki je navita na svitek in funkcijo filtra izvajajo na naččin da se iz zunanje strani tlačni pretok vodi preko tega svitka v notranjost sveče .Teh sveč je ponavadi več.materiali so različni ravno tako mikronska pretočnost filtrov.Filter sveče ponavadi po uporabi zasičenosti zavržemo in niso povratni.
VREČE vreče so enostavni sistem filtriranja izveden na način da tekocino vodimo v vrečo ki zadržuje večje delce kot je mikronska pretočnost. Po zasičenju odpremo ventil da izpraznimo tekocino. vrečo dvignemo iz ohišja , odstranimo filtrat, operemo na način da kar obrnemo vrečo kot nogavico.Vreča je povratna za ponovno uporabo.
TRAK Trak je izdelan tako da prodira fluid skozi navit trak na držalu tako da je površina velika.Ponavadi sta 2 trakova vstavljena eden nad drugega. Trak oblivamo iz zunanje strani na katerega se tudi usedajo nečistoče. Po uporabi stak speremo in ponovno uporabimo.Trak samo navijemo in ustavimov ohišje filtra. ta trak se menja redko lahko tudi po nekaj letih.

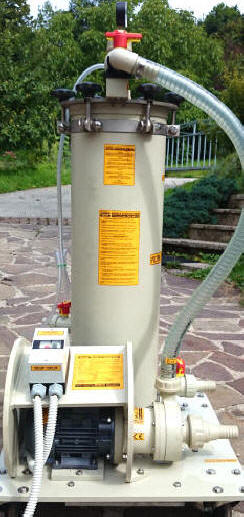

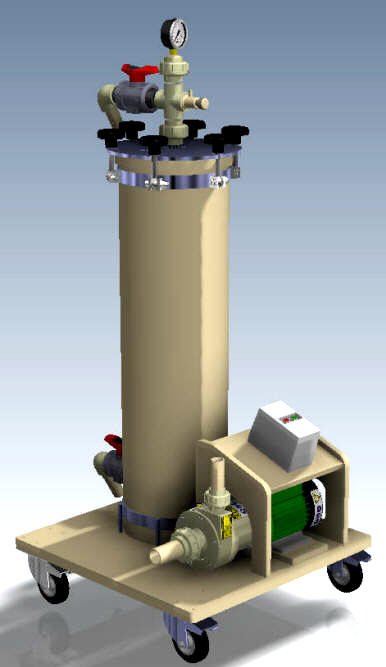

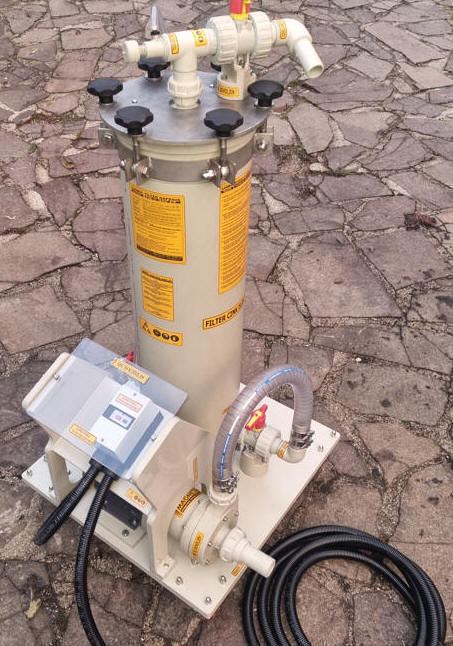

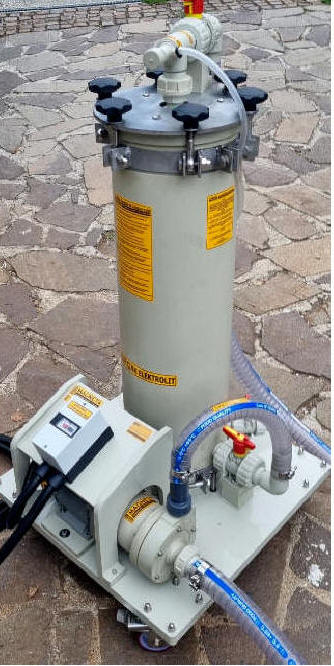

NAPRAVA :     FN-T  900 -PP +Magneta 60-80-100   v2025   ( trak)

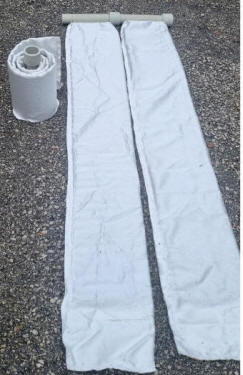

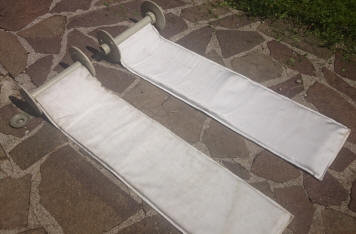

Ta sistem uporablja filter trak ki se navije obrog cevi in se ustavi v sedež filter naprave.Sestavljen je iz dveh delov zato da se lažje
vstavlja in razstavlja.Filter trak enostavno navijete na cev , vstavite enega za drugim v ohišje in privijete pokrov.
Trakova se po uporabi opereta in čistita lahko tudi z izpiranjem ter sta tako ponovno primerna za uporabo.

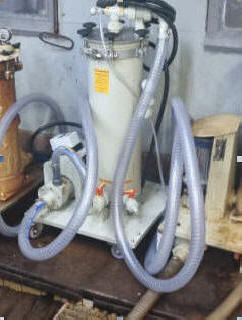

FILTRIRNA NAPRAVA :
FN-T  900 -PP  +  Magneta 80 PP    ( trak)




TEHNIČNE INFORMACIJE :
 FILTRIRNA NAPRAVA TIP:  FN -T

FILTRIRNA NAPRAVA

FN -T 900 PP







OSNOVNA KONSTRUKCIJA:

POLIPROPILEN

DIMENZIJA naprave :

Š 600 X D 600 X V 1300 *

VIŠINA FILTRA

CCA 900 mm  /NOTRANJA VIŠINA 845MM

MANIPULACIJA

Mobilno izvedba
na kolesih 2xfixna/2x obračalna z zavoro INOX

VENTILI :

kroglični  PP/ teflon

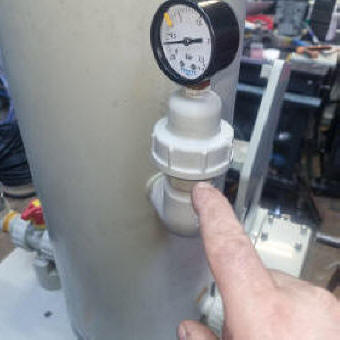

INDIKACIJA ZASIČENOSTI

Manometer z ločilno opno PP/PTFE/FPM

PRIKLOPI :

SESALNI
 DA 40 ***

TLAČNI
DA32 ***

Max FILTRIRNI TLAK

1bar

Obratovalni tlak:

0.2-0.8 bar

 T MAX

50  C

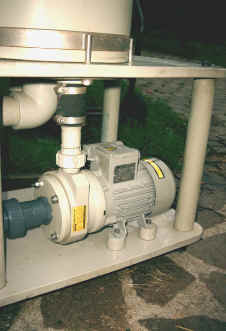

FILTER ČRPALKA:

SERIJA MAGNETA

SERIJA RXL

TENSNJE

magnetna sklopka
tesnenja ni **

NIMA

POGON:

ASINHRONSKI IE3

EL. PRIKLOP

230V  50Hz standard
ali
 3x400V 50 Hz

Pretok črpalke***:

                                 100L/min

Vklop/izklop

prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (MS)



FILTRI OBLIKA:

TRAK PP 30mikronske PP
DIM 320X1800 2x



PREPUSTNOST****



po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  cca 30 micronov ali več *****

MATERIAL


monofilament-polipropilen

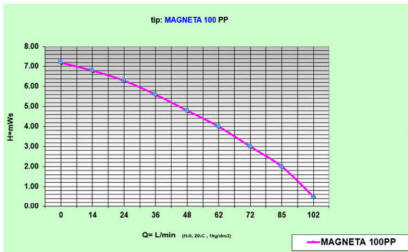

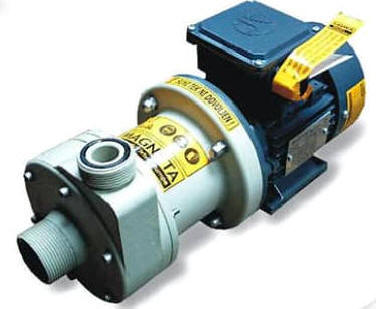

 PRETOKI ČRPALK*:  MAGNETA 60PP :  60L/MIN /0.37KW
                               MAGNETA 80PP :  80L/MIN 0.37KW
                               MAGNETA 100PP :  100L/MIN -0.55 KW
*(voda 20C)

DIFINIRANJE  PREPUSTNOSTI FILTERA

1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto

2. ODVISNOST :kinematična viskoznost fluida

3. ODVISNOST :tlak in pretok črpalke ter temperatura medija











trak Trak je izdelan tako da prodira fluid skozi navit trak na držalu tako da je površina velika.Ponavadi sta 2 trakova vstavljena eden nad drugega. Trak oblivamo iz zunanje strani na katerega se tudi usedajo nečistoče. Po uporabi stak speremo in ponovno uporabimo.Trak samo navijemo in ustavimov ohišje filtra. ta trak se menja na nekaj let.










FILTRIRNA NAPRAVA :     FN-T  900 -PP  +  Magneta 80 PP    ( trak)



 trak Trak je izdelan tako da prodira fluid skozi navit trak na držalu tako da je površina velika.Ponavadi sta 2 trakova vstavljena eden nad drugega. Trak oblivamo iz zunanje strani na katerega se tudi usedajo nečistoče. Po uporabi stak speremo in ponovno uporabimo.Trak samo navijemo in ustavimov ohišje filtra. ta trak se menja na nekaj let.


NAPRAVA :     FN-T  900 -PP +Magneta 60       ( trak)

Ta sistem uporablja filter trak ki se navije obrog cevi in se ustavi v sedež filter naprave.Sestavljen je iz dveh delov zato da se lažje
vstavlja in razstavlja.Filter trak enostavno navijete na cev , vstavite enega za drugim v ohišje in privijete pokrov.
Trakova se po uporabi opereta in čistita lahko tudi z izpiranjem ter sta tako ponovno primerna za uporabo.






















SVEČE sveče so standardnih dimenzij in se kupijo na trgu, ponavadi so izdelane iz polipropilenske vrvice ki je navita na svitek in funkcijo filtra izvajajo na naččin da se iz zunanje strani tlačni pretok vodi preko tega svitka v notranjost sveče .Teh sveč je ponavadi več.materiali so različni ravno tako mikronska pretočnost filtrov.Filter sveče ponavadi po uporabi zasičenosti zavržemo in niso povratne.

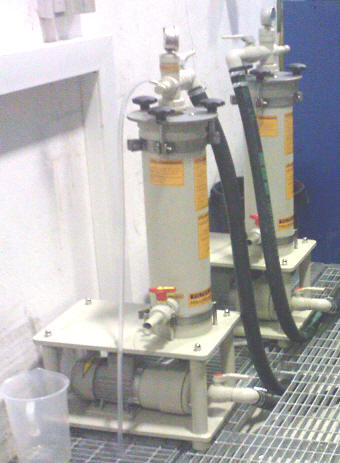

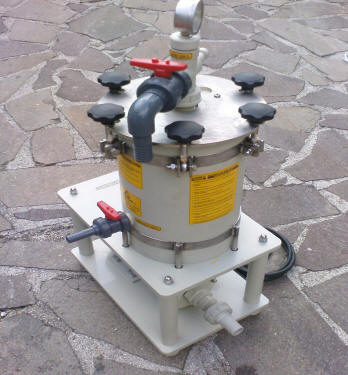

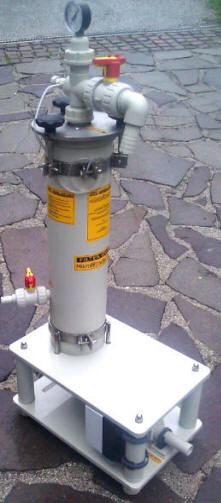

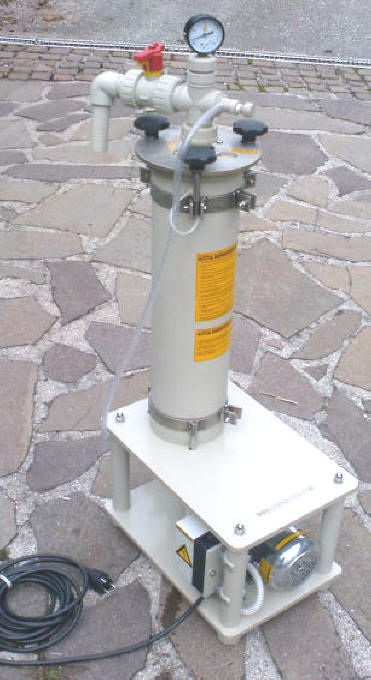

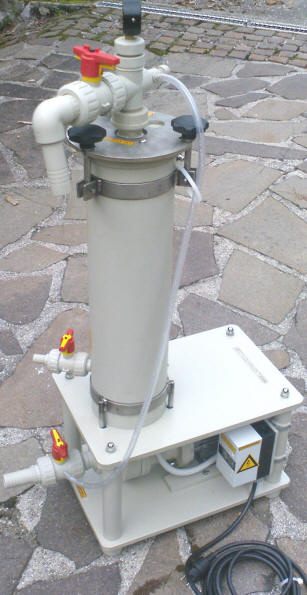

FILTRIRNA NAPRAVA :  FN 5003 FN -S-PP  ( SVEČE)  Z PLC KRMILJENJEM


TEHNIČNE INFORMACIJE :
 FILTRIRNA NAPRAVA :  FN   500  sveče

FILTRIRNA NAPRAVA

FN-S 500- 3 PP







OSNOVNA KONSTRUKCIJA:

POLIPROPILEN

DIMENZIJA naprave :

Š 300 X D 600 X V 1300 *

VIŠINA FILTRA

CCA 600 mm

MANIPULACIJA

NI  mobilna izvedba

VENTILI :

kroglični  PVC/PP/ teflon

INDIKACIJA ZASIČENOSTI

Manometer z ločilno opno PP/PTFE

PRIKLOPI :

SESALNI
 DA 25  ***

TLAČNI
DA25 ***





Obratovalni tlak:

0,45 bar

 T MAX

50 0 C

FILTER ČRPALKA:

SERIJA MAGNETA

SERIJA RXL

TENSNJE

magnetna sklopka
tesnenja ni **

NIMA

POGON:

SIEMENS

EL. PRIKLOP

230V  50Hz standard
ali
 3X400V 50 Hz

Pretok črpalke***:

20l/min-100l/min

Vklop/izklop

prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME)



FILTRI OBLIKA:

vreča z inox obročem in všitim ročem

PREPUSTNOST****
FILTE R SVEČE

po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 30 micronov ali več *****

MATERIAL

POLIESTER  PREJA SVITEK
monofilament

 filter je namenjen kontinuirnemu filtriranju cca : 1500 literske kadi*

DIFINIRANJE  PREPUSTNOSTI FILTER  SVEČE*:

1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto

2. ODVISNOST :kinematična viskoznost fluida

3. ODVISNOST :tlak in pretok črpalke ter temperatura medija
 FILTRIRNA NAPRAVA
za avtomatsko filtriranje 20 in 5 mikronov

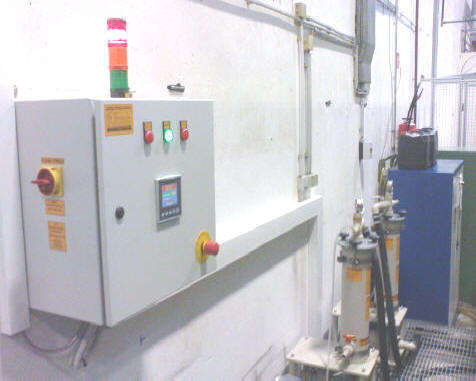

KRMILJENJE PLC+HMI  + FILTER NAPRAVE





PRAZNENJE VSEBINE OB MENJAVI
povsem enostavno






















ODZRAČEVANJE
povsem enostavno

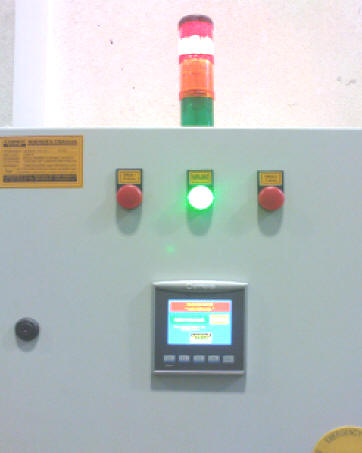

 UPORABNIKU PRIJAZNO   PLC KRMILJENJE

 Z AVTOMATIKO OBRATOVANJA
enostaven in pregleden sistem krmiljenja   (PLC+HMI)

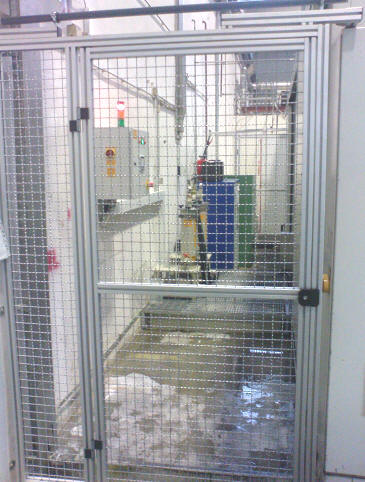

FILTRIRANJE V NADZOROVANEJM OBMOČJU






















































FILTRIRNA NAPRAVA :
FN 5003 FN -S-PP  +   RXL100pp   (Z ZAŠČITO)















 SVEČE sveče so standardnih dimenzij in se kupijo na trgu, ponavadi so izdelane iz polipropilenske vrvice ki je navita na svitek in funkcijo filtra izvajajo na naččin da se iz zunanje strani tlačni pretok vodi preko tega svitka v notranjost sveče .Teh sveč je ponavadi več.materiali so različni ravno tako mikronska pretočnost filtrov.Filter sveče ponavadi po uporabi zasičenosti zavržemo in niso povratne.

FILTRIRNA NAPRAVA :
 FN 5003 FN -S-PP + Magneta 60 PP (230 V)

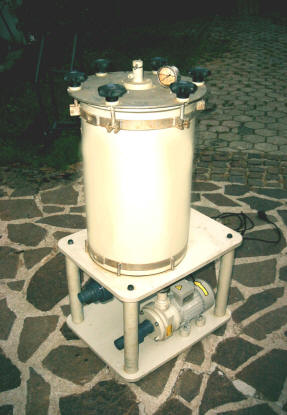

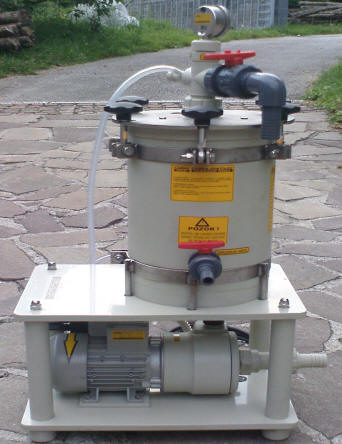

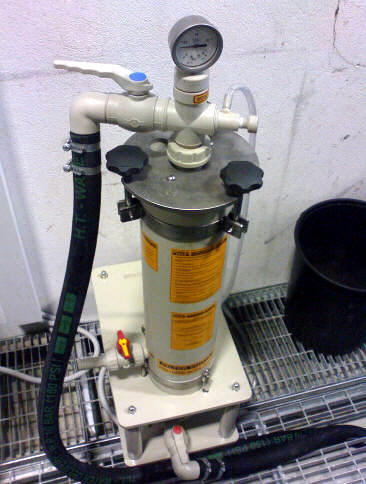

FILTRIRNA NAPRAVA :  FN-S  250-7-PP + CBR60   ( sveče)



TEHNIČNE INFORMACIJE :
 FILTRIRNA NAPRAVA :  FN   250  sveče

FILTRIRNA NAPRAVA

FN -S 250-7  PP







OSNOVNA KONSTRUKCIJA:

POLIPROPILEN

DIMENZIJA naprave :

Š 300 X D 600 X V 700 *

VIŠINA FILTRA

CCA 380 mm

MANIPULACIJA

NI za mobilno izvedbo

VENTILI :

kroglični  PVC/PP/ teflon

INDIKACIJA ZASIČENOSTI

Manometer z ločilno opno PP/PTFE

PRIKLOPI :

SESALNI
 DA 25  ***

TLAČNI
DA25 ***


Obratovalni tlak:

0,4 bar

 T MAX   pvc/pp

50 0 C /70 0 C

FILTER ČRPALKA:

SERIJA MAGNETA

 SERIJA CBR

SERIJA RXL



TENSNJE

magnetna sklopka
tesnenja z mahanskim tesnilom ni **

 SIC/FPM

NIMA



POGON:

asinhronski IE3

NAPAJANJE :

230V  50Hz standard
ali
 3X400V 50 Hz

Pretok črpalke***:

20l/min-100l/min

Vklop/izklop

prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME)



FILTRI OBLIKA:

 SVEČE DOLŽINE 250MM  .... 7 KOS

PREPUSTNOST****
FILTE R SVEČE

po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 30 micronov ali več *****

5-100 mikronov



MATERIAL

POLIESTER  PREJA SVITEK
monofilament

 filter je namenjen kontinuirnemu filtriranju cca : 1500 literske kadi*

DIFINIRANJE  PREPUSTNOSTI FILTER  SVEČE*:

1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto

2. ODVISNOST :kinematična viskoznost fluida

3. ODVISNOST :tlak in pretok črpalke ter temperatura medija



:
FILTRIRNA NAPRAVA :  FN-S  250-7-PP + CBR60


MENJAVA FILTROV
povsem enostavno hitro in varno 7 SVEČ










vreče vreče so enostavni sistem filtriranja izveden na način da tekocino vodimo v vrečo ki zadržuje večje delce kot je mikronska pretočnost. Po zasičenju odpremo ventil da izpraznimo tekocino. vrečo dvignemo iz ohišja , odstranimo filtrat, operemo na način da kar obrnemo vrečo kot nogavico.Vreča je povratna za ponovno uporabo.

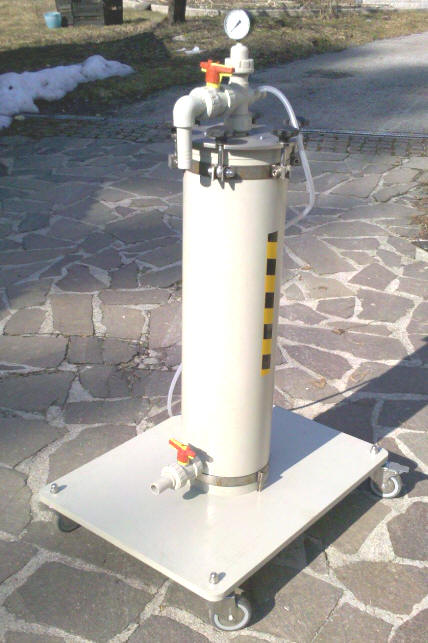

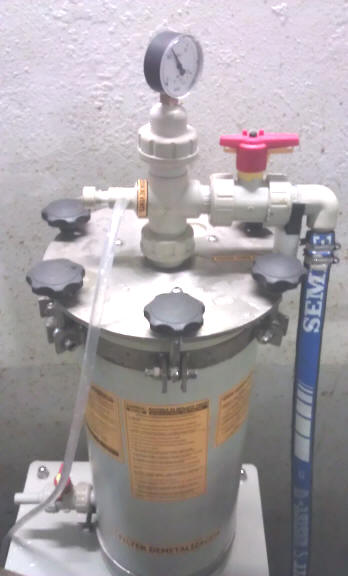

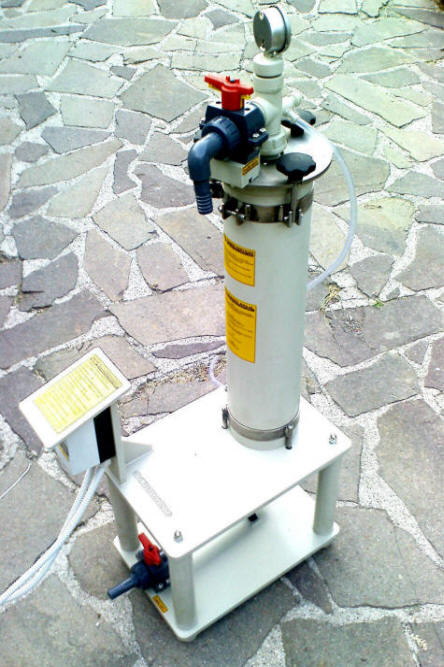

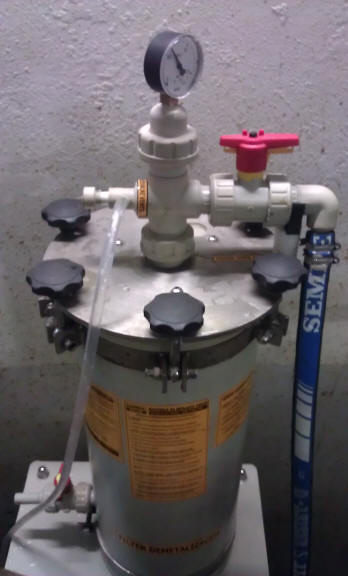

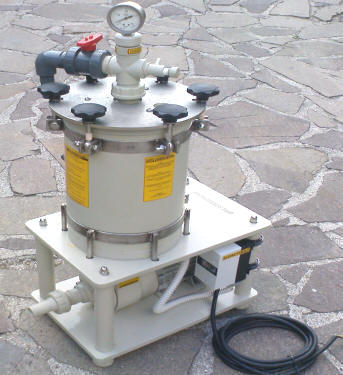

FILTRIRNA NAPRAVA :     FN-V  900 -PP      ( vreče)


TEHNIČNE INFORMACIJE :
FILTRIRNA NAPRAVA :VREČASTI
FILTRIRNA NAPRAVA

FN -V 900 PP



OSNOVNA KONSTRUKCIJA: POLIPROPILEN
DIMENZIJA naprave : Š 500 X D 600 X V 1100 *
VIŠINA FILTRA CCA 900 mm fi 200mm
MANIPULACIJA na koleščkih h=70mm
VENTILI : kroglični  pp / teflon
INDIKACIJA ZASIČENOSTI Manometer z ločilno opno PP/PTFE
PRIKLOPI : SESALNI
 DA 40/DA 25  ***		 TLAČNI
DA25 ***

Obratovalni tlak: 0,4 bar

FILTER ČRPALKA: SERIJA MAGNETA SERIJA CBR SERIJA RXL
TENSNJE magnetna sklopka
tesnenje **		 oksidna keramika SIC/fpm/inox nima tesnil lahko obratuje na suho in prečrpava zelo umazane tekočine
POGON:

SIEMENS

EL. PRIKLOP 230V  50Hz standard
ali
 3X400V 50 Hz
Pretok črpalke***:

20l/min-100l/min

Vklop/izklop prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME)

FILTRI OBLIKA: vreča z PP obročem in všitim ročem

PREPUSTNOST****
FILTE R VREČE

 po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 50 micronov ali več *****
MATERIAL TKANA POLIPROPILENSKA PREJA
monofilament
OPIS MATERIALA:
spec teža: 200-800 g/m2 ,temperaturno odporno do cca 70C,
se odlično pere, odlična kemijska odpornost

DIFINIRANJE  PREPUSTNOSTI FILTER  VREČE:
1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto
2. ODVISNOST :kinematična viskoznost fluida
3. ODVISNOST :tlak in pretok črpalke ter temperatura medija




*       dimenzije Vam lahko prilagodimo
**     kliknite na ikonco MAGNETA princip delovanja
        in izvedba tesnenja je podrobno predstavljena
***   odvisno od a črpalke
**** odvisno od a izbranega PP platna
*****   za bolj fino filtriranje od 20 - 50 micronov predlagamo filter sveče ali plošče z filterpapirjem




Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .

 Vrste črpalk ki jih lahko vgradimo v filter napravo:



CBR serija   RXL serija Magneta








ODZRAČEVANJE  povsem enostavno

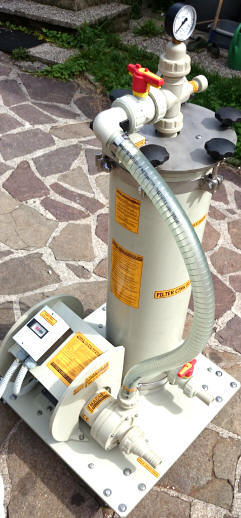

NAPRAVA :     FN-V  900 -PP +Magneta 60       ( vreče)







vreče vreče so enostavni sistem filtriranja izveden na način da tekocino vodimo v vrečo ki zadržuje večje delce kot je mikronska pretočnost. Po zasičenju odpremo ventil da izpraznimo tekocino. vrečo dvignemo iz ohišja , odstranimo filtrat, operemo na način da kar obrnemo vrečo kot nogavico.Vreča je povratna za ponovno uporabo.

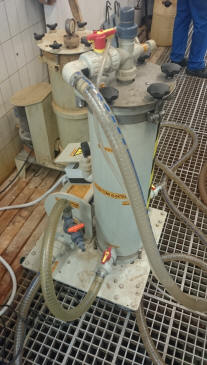

FILTRIRNA NAPRAVA :  FN-V  700 -PP + RXL100   ( vreče) +  vertikalna črpalka RXL



TEHNIČNE INFORMACIJE :
 FILTRIRNA NAPRAVA TIP:  FN -V

FILTRIRNA NAPRAVA

FN -v 700 PP







OSNOVNA KONSTRUKCIJA:

POLIPROPILEN

DIMENZIJA naprave :

Š 350 X D 500 X V 1200 *

VIŠINA FILTRA

CCA 700 mm

MANIPULACIJA

NI za mobilno izvedbo

VENTILI :

kroglični  PP/ teflon

INDIKACIJA ZASIČENOSTI

Manometer z ločilno opno PP/PTFE

PRIKLOPI :

SESALNI
 DA 25  ***

TLAČNI
DA25 ***


Obratovalni tlak:

0.4bar

 T MAX

60 0 C

FILTER ČRPALKA:

SERIJA MAGNETA

SERIJA RXL

TENSNJE

magnetna sklopka
tesnenja ni **

NIMA

POGON:

SIEMENS

EL. PRIKLOP

230V  50Hz standard
ali
 3X400V 50 Hz

Pretok črpalke***:

20l/min-100l/min

Vklop/izklop

prigrajeno stikalo 1-0
IP55 s tokovno elektromotorno termično zaščito (DME)



FILTRI OBLIKA:

VREČE PP 50mikronske
monofilament

PREPUSTNOST****



po DIN 53887 pri 200Pa zračne prepusnosti:
OD  20 DO 100 L/dm2/min...  caa 50 micronov ali več *****

MATERIAL

pp



DIFINIRANJE  PREPUSTNOSTI FILTERA

1. ODVISNIST :% drobnih in %grobih delcev filtrata v mikronih na enoto

2. ODVISNOST :kinematična viskoznost fluida

3. ODVISNOST :tlak in pretok črpalke ter temperatura medija

 +  +

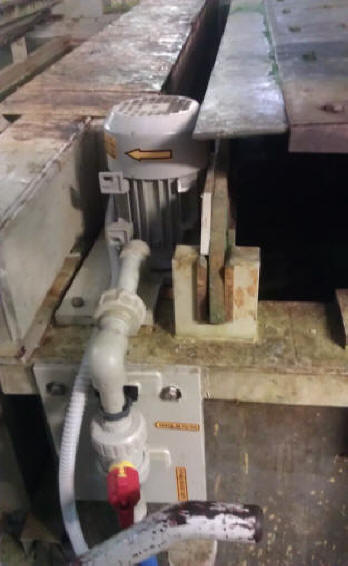

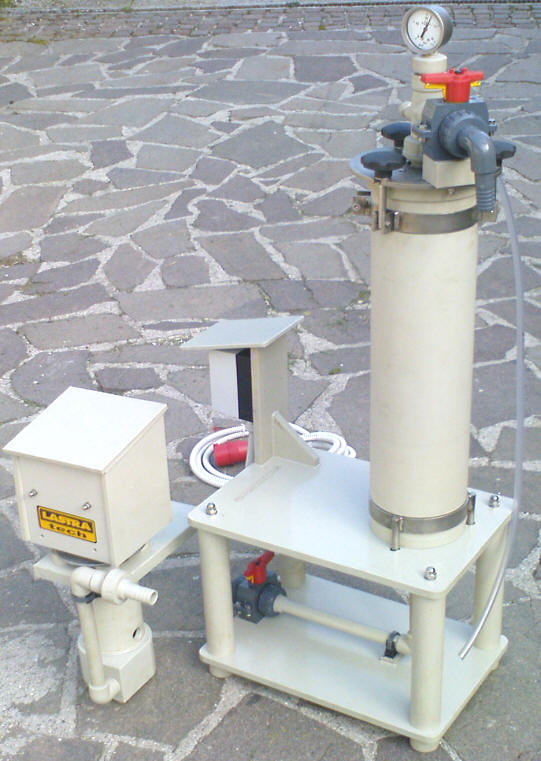

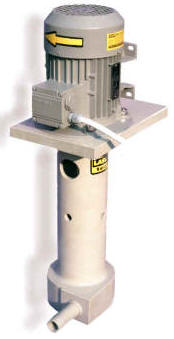

Vertikalna črpalka serije RXL   PP filter ohišje z ventili in manometrom   Filter vreča različnih propustnosti





FN -V 700 PP + RXL100-PP








Površino filtra in izbiro črpalke Vam bomo pomagali izbrati .

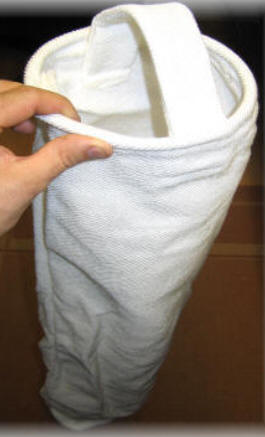

  FILTER VREČA PP46  FI 160



ČRPALKA za filter :RXL100PP
ki skrbi za kontinuirano napajanje filtra in lahko obratuje tudi na suho kar pri sistemih filtriranja zelo priporočamo
FILTER SVEČA
500  FI 60 –30 MIC

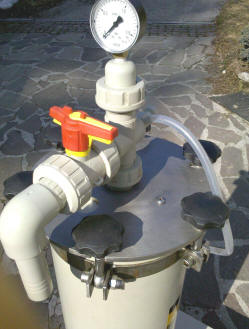

 zA LAŽJO PREDSTAVO O IZDELKU  :            Navodilo za menjavo filter sveče:


1. izključimo napravo iz omrežja
2. zapremo vse ventile

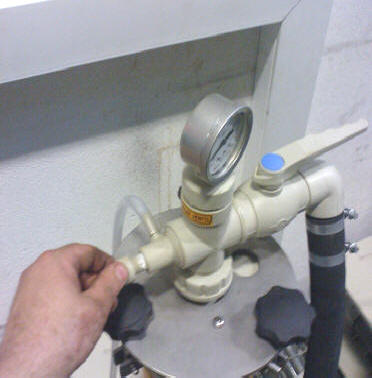

3. odzračimo

4. odpremo ventil za praznenje
5. odvijemo pokrov
6 odvijemo in snamemo pokrov

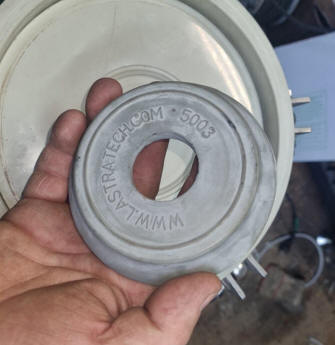

6. snameno gumijasti tesnilni distančnik
 ( napis LASTRATECH mora biti spodaj )

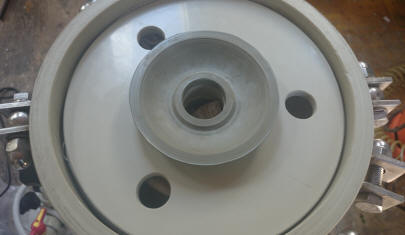

7. DVIGNEMO CELOTNI ZGORNJI SEDEŽ		 8. DVIGNJEMO DRŽALA FILTER SVEČ

8. sedaj lahko vzamemo sveče ven iz ohišja in jih zamenjamo



 :  FN -S 500 -5 PP -CBB 80 PP


                           FILTRIRNA NAPRAVA S 30 MIKRONSKIMI  SVEČASTIMI FILTRI  magnetno črpalko serije magneta + naplavno posodo kjer predhodno prirpravimo vsebino za filtriranje ( dodatki)

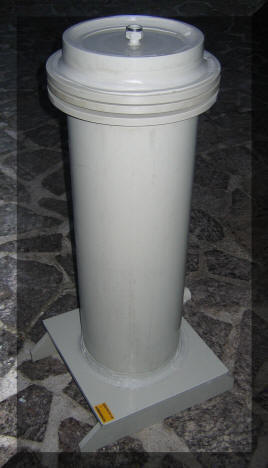

SF 900 PP

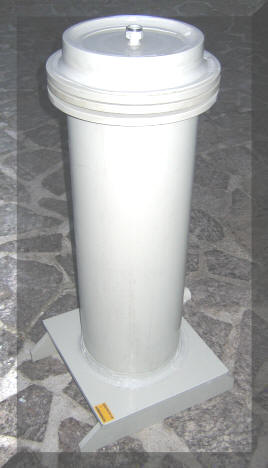

SF 300 PP

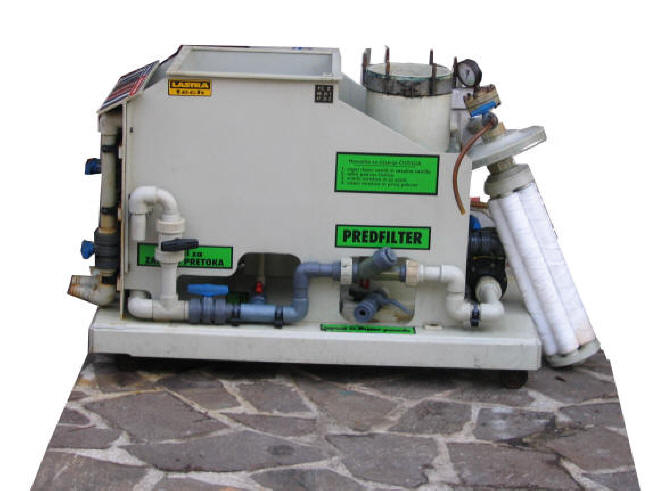

SPECIJALNI FILTRI po naročilu kupca material:  PP

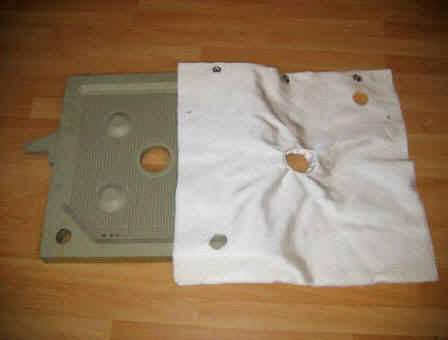

izdelujemo tudi filter plošče PP za filter preše
in šivamo platna z 30-50 mic





FILTER PLATNA IN FILTER VREČE
