PERISTALTIČNE ČRPALKE

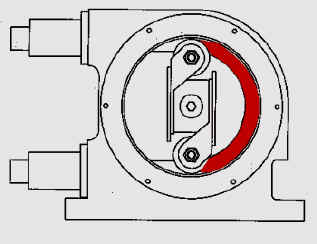

Na skici vidimo princip delovanja peristaltične črpalke.Smer vrtenja je nasprotna smeri urinih kazalcev.Z modro barvo je označeno področje kjer nastaja ob gibanju pritisnega mehanizma sesalna cona (podtlak). Z rdečo barvo pa je označena tlačna cona ki je po površini popolnoma enaka sesalni coni.

Tlačna cona ob dani skici povzroči enekomerni tlačni pretok, ki se nadaljuje takoj ob nastopu spodnjega dela pritisnega mehanizma.
Spodnji del istočasno ustvarja tlačno in sesalno fazo.Ker mehanizem pokriva polovico krožnice nikoli ne pride do izrazitega dozirnega impulza.

TEHNIČNI PODATKI:

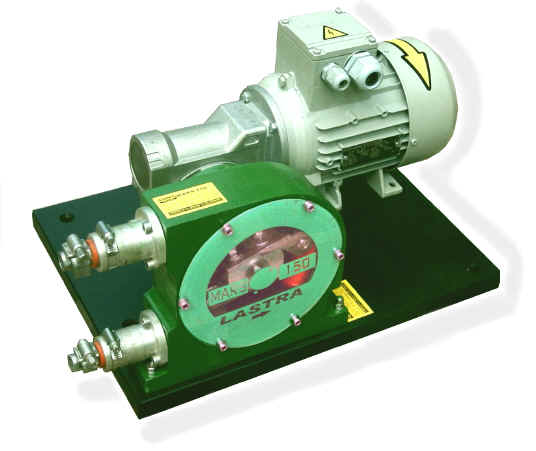

MARS 1500

Pogon :	SIEMENS 0,37 kW, 3 x 380V, 50Hz
Hitrost:	50 obr/ min
Pretok:	direktni : 2 l/min = 120 l/h preko freq. 0,2-6 l/min
Priklop:	DA 20/ smerekica /INOX objemka
Tesnenje:	tesnenje maz. tekočine
Cev:	EPDM , 26/16
Tlak:	< 3 BAR, < 30mWS
lahko obratuje v suhem teku
črpalka je samosesalna
tudi za goste medije
idealna za doziranje
napaka pri 1000 ml <1% (10ml)

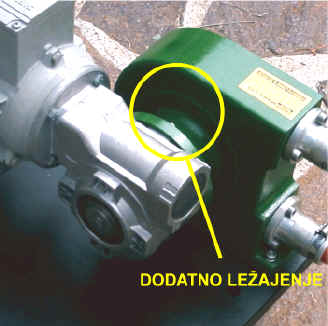

Pritisni mehanizem je izdelan tako da je pritisk porazdeljen preko centra pogonske gredi na dva dela, zato ni prisotnih izrazitih impulznih pretokov kateri se pojavljajo pri batnih, excentričnih in membranskih črpalkah. Delovanje je izrazito mirno ker črpalko poganja polžni reduktor.
Zaradi izvedbe je črpalka primerna za doziranje in hkratno kontrolo pretoka.

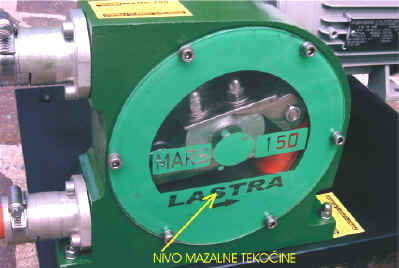

V izogib obrabi zaradi trenja pritisni mehanizem obratuje v mazalni tekočini in tako ustvarja pogoje za dolgotrajno neprekinjeno obratovanje

Ohišje je izdelano iz AL litine in dodatno varnostno dimenzijonirano.
Vsi vijaki so iz Inoxa in so kislinsko odporni. Podložna plošča je iz PEHD.

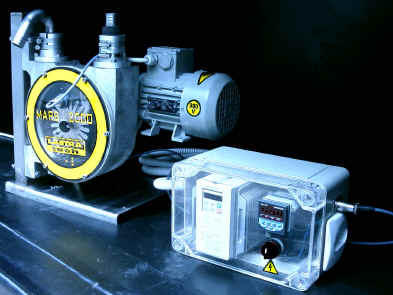

Črpalka je prirejena za delovanje z digitalnim krmilnim modulom . Po vpisu željene količine tekočine se ob hkratnem merjenju pretoka ob nastavljeni vrednosti črpalka avtomatsko ustavi.

Za hitrost pretoka dograjujemo frekvenčne pretvornike ki omogočajo hkratni enakomerni pretok za goste in redke medije. Nastavljanje vrednosti se vpišejo direktno v konzolo na regulatorju.

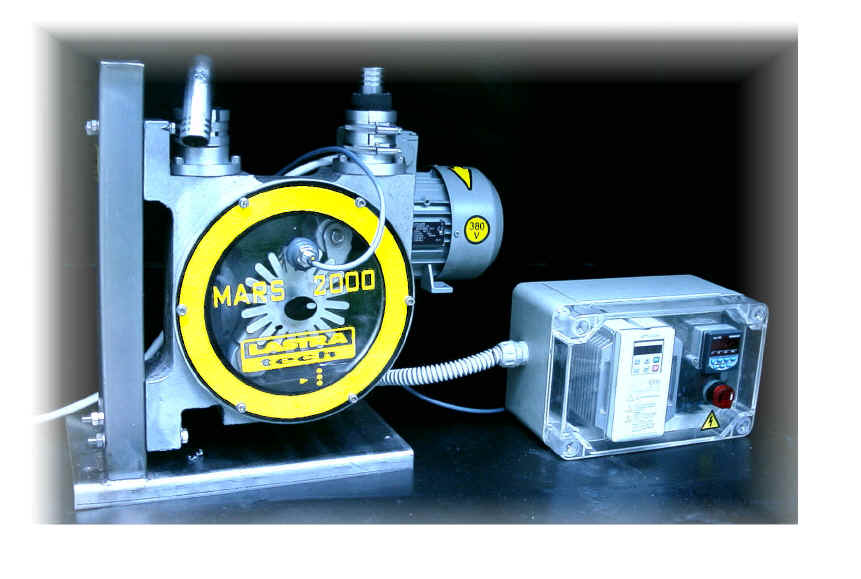

MARS000 s priciznim digitalnim pretokomerom : LASTRAFLOW .

Za točno delovanje črpalke jo je treba umeriti tako, da se preko merilnega valja in preko enega obrata vnese kot enoto razmerni koeficientdirektno v števec. Ta nam kasneje na dispayu kaže direktno prečrpano količino in nam omogoča pregled delovanja in stanje pretoka.

Krmilni modul potrebuje samo enopolno 230 V napajanje . Napajanje senzorja se vrši že iz modula. Glede na namen i
zdelujemo več izvedb modulov .Naj osnovnejše krmiljenje je sestavljeno z senzorjem, ohišjem modula, krmilnom modulom,
preklopnim relejem in glavnim stikalom ter vsemi pripadajočimi kabli. Seveda pa se krmiljenje kot ločen element lahko vgradi
v obstoeče elektroomare ali pa se črpalko priklopi na druge procesne PLC krmilnike.

AVTOMATSKO DOZIRANJE SE IZVAJA PREKO KRMILNEGA MODULA KI JE SESTAVLJEN IZ
KRMILNE ENOTE Z DIGITALNIM TAHOMETROM IN IZ IMPULZNEGA SENZORJA KI DAJE IMPULZE VSAKEMU DELU OBRATA.

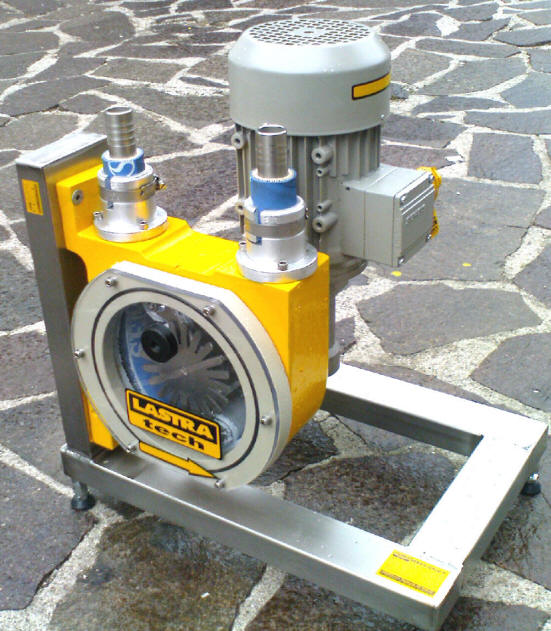

Pogon :	SIEMENS 0,55 kW, 3 x 380V, 50Hz
Hitrost:	50 obr/ min
Pretok:	več kot 8 l/min
Priklop:	DA 25/ smerekica /INOX objemka
Tesnenje:	tesnenje maz. tekočina
Cev:	EPDM , 39/26
Tlak:	< 3,5 BAR, < 35mWS
lahko obratuje v suhem teku
črpalka je samosesalna
tudi za goste medije
idealna za doziranje
napaka pri 1000 ml <1% (10 ml )
DAJALNIK IMPULZOV: induktivni - 20 imp/obrat

PERISTALTIČNA ČRPALKA LAHKO OBRATUJE V SUHEM TEKU ! ČRPALKA JE POPOLNOMA SAMOSESALNA !
